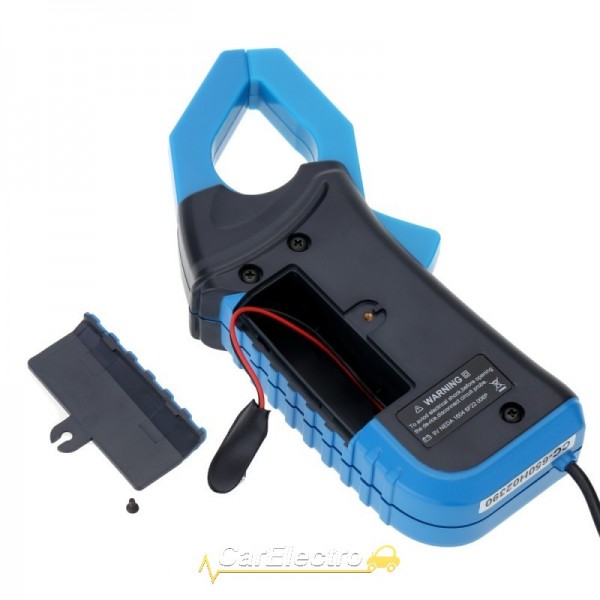

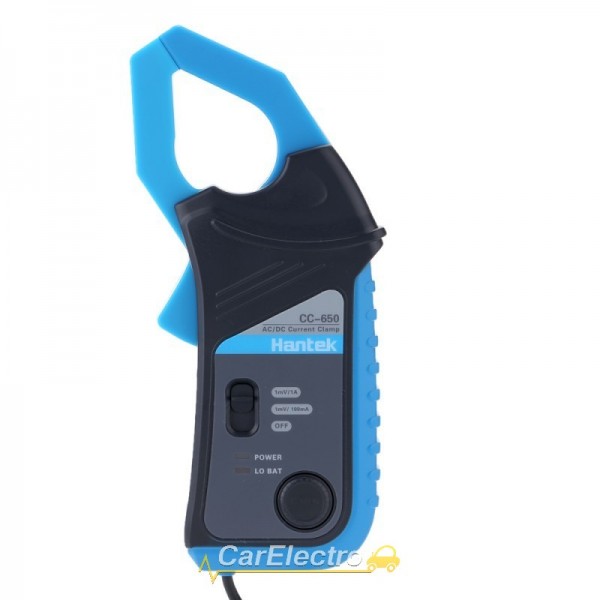

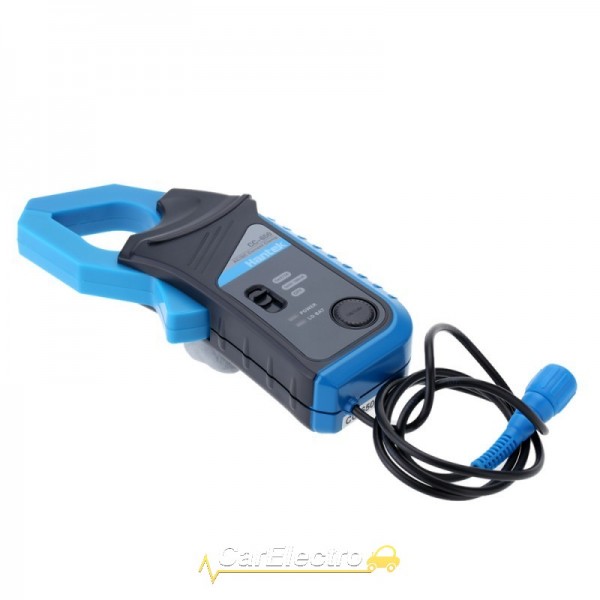

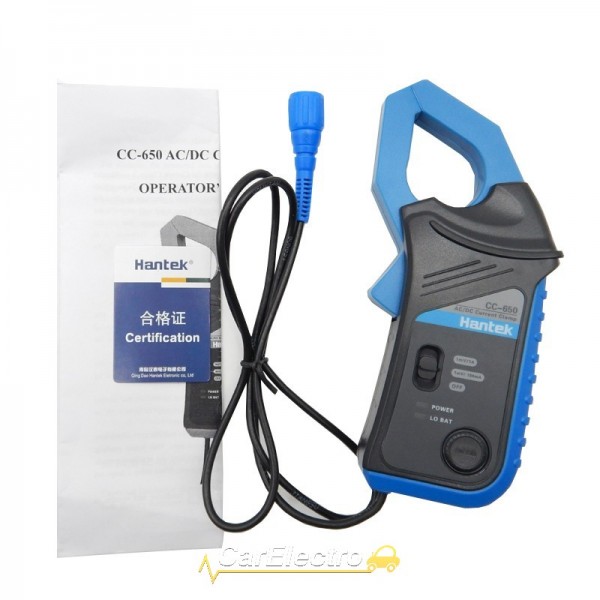

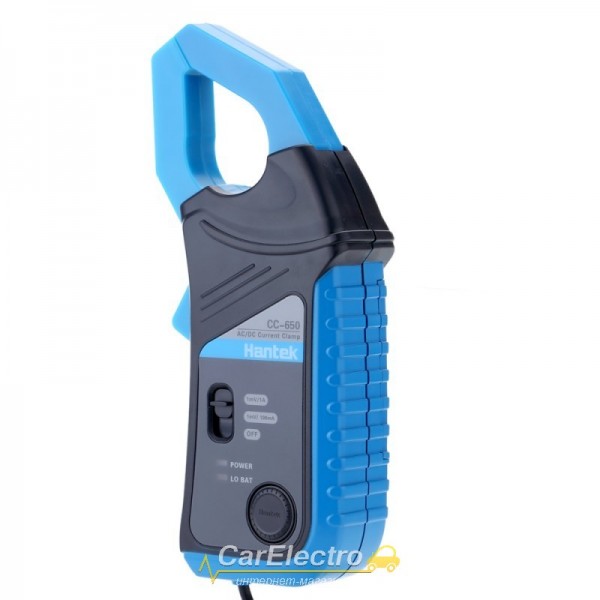

Hantek CC-650 токоизмерительные клещи

Токовые клещи Hantek cc-650 предназначены для диагностики аккумуляторной батареи, стартера, генератора и других мощных электрических потребителей тока автомобиля.

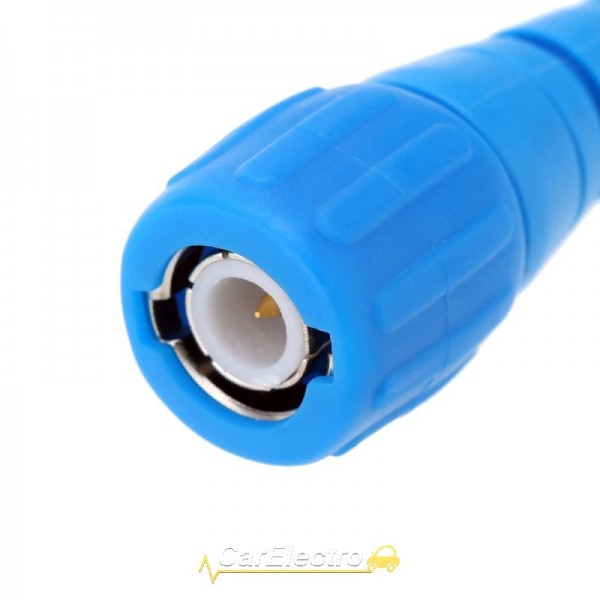

Позволяют бесконтактно проводить измерения постоянного и переменного тока. Подключаются непосредственно к одному из аналоговых каналов посредством BNC разъема.

Токовые клещи Hantek cc-650 можно использовать совместно с Мт-Про, Автоскоп, семейством оцсиллографов Диско.

Токовые клещи Hantek cc-650 совместно с мотор-тестером МТ Про 4.1 позволяют сделать быстрый тест электрооборудования автомобиля, а именно:

- тест аккумуляторной батареи (АКБ) (свинцово-кислотной 12 В)
- тест стартера, втягивающего реле и силовых цепей стартера
- тест генератора, регулятора напряжения, выпрямительного узла и силовых цепей генератора
- тест свечей накала для автомобилей с дизельным двигателем

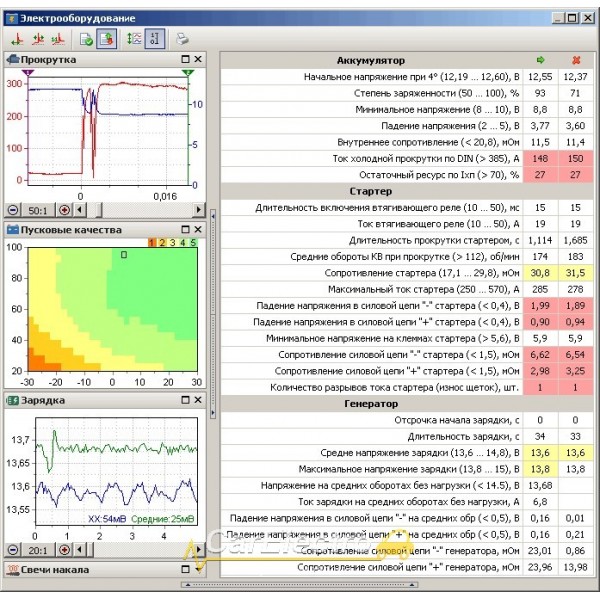

- отобразить на экране таблицы и графики результатов анализа (есть на фото выше), а также вывести их на печать
- сравнить результаты анализа в одной таблице.

Возможности теста электрооборудования автомобиля:

Аккумулятор
- расчет начального напряжения, степени заряженности, минимального напряжение и падения напряжения при прокрутке
- расчет внутреннего сопротивления АКБ и оценка его согласованности с сопротивлением стартерной цепи
- расчет тока холодной прокрутки для стандартов EN, DIN, SAE, IEC и оценка остаточного ресурса АКБ по току холодной прокрутки
- построение 3D графика пусковых качеств АКБ - стартер, для оценки возможности пуска при разных температурах и степени заряженности АКБ (оценка летом, возможности запуска зимой).

Стартер
- расчет длительности включения и тока втягивающего реле
- расчет длительности прокрутки стартером и средних оборотов КВ при прокрутке
- расчет сопротивлением стартерной цепи и оценка его согласованности с внутренним сопротивлением АКБ
- расчет максимального тока стартера и оценка его согласованности с заданным количеством цилиндров и рабочим объём ДВС
- расчет падения напряжения в силовых цепях стартера, сопротивления силовых цепей стартера и минимального напряжения на клеммах стартера с учетом падения в силовых цепях
- расчет количества разрывов и замыканий тока стартера, определение наиболее вероятной причины разрывов тока
- построение графиков тока и напряжения прокрутки с возможностью детализации интервала включения втягивающего реле и момента замыкания силовых контактов втягивающего реле (момент запуска двигателя стартера)

Генератор
- расчет отсрочки начала зарядки и длительности зарядки
- расчет среднего и максимального напряжение зарядки
- расчет напряжения и тока зарядки на средних оборотах без нагрузки и с нагрузкой
- расчет падения напряжения в силовых цепях генератора и сопротивления силовых цепей генератора
- построение графиков пульсаций (из графиков автоматически удалены “искажения” вносимые регулятором напряжения) и расчет амплитуды пульсаций напряжения зарядки для трех режимов работы генератора: ХХ, на средних оборотах и под нагрузкой

Свечи накала
- расчет длительности включения свечей накала (только для старых автомобилей, без учета поддержания температуры ШИМом)
- расчет начального, среднего и конечного тока одной свечи накала
- построения графика тока включения свечей накала

Общие
- информирование о выходе рассчитанного значения параметра за допустимый диапазон, с помощью подсвечивания желтым или красным цветом соответствующей ячейки таблицы результатов
- сравнения рассчитанных значений параметров в одной таблице одного и того же автомобиля, например до и после ремонта, или с разными АКБ, либо разных автомобилей для оценки состояния электрооборудования искомого автомобиля
- печать таблицы и графиков результатов анализа с автоматической коррекцией цвета для монохромной печати и компоновкой для листа формата А4

Технические характеристики токовых клещей Hantek CC-650:
