TL-Dif дифференциальный измерительный щуп

Дифференциальный измерительный щуп обеспечивает гальваническую развязку каналов осциллографа и предназначен для измерения разности напряжений между двумя точками измерения, ни одна из которых не заземлена. Может применяться для подключения к датчику положения коленвала, обмоткам генератора, внутренним цепям электронного блока управления.

Технические характеристики TL-Dif:

• рабочее напряжение - не более 60В,
• разъем сменных насадок - "банан" 4мм,
• разъем подключения к осциллографу - BNC,
• общая длина  - 2,5м
• масса - 0,18кг.

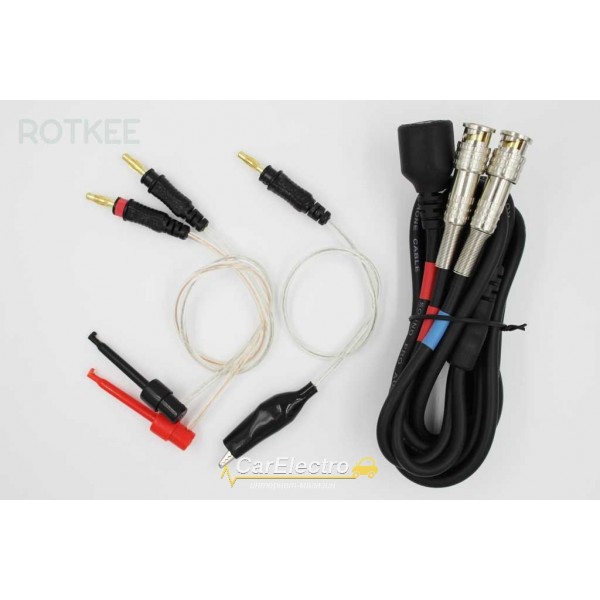

Комплект поставки TL-Dif:

• дифференциальный кабель 1шт,
• щуп с тестерным крючком - 2шт,
• щуп с зажимом крокодил - 1шт.

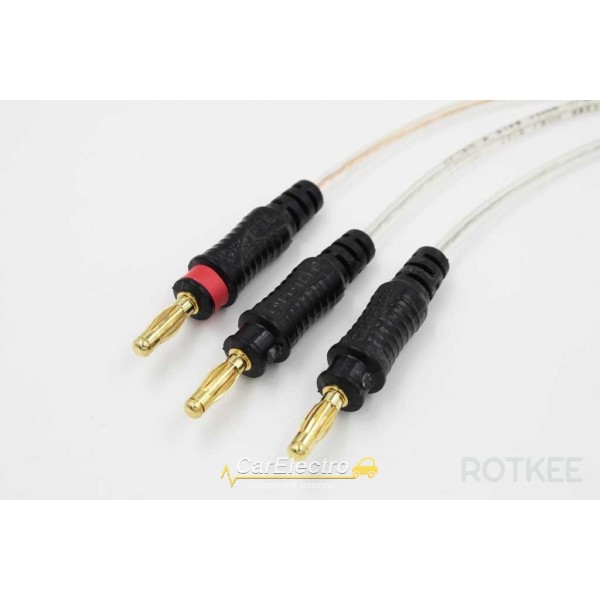

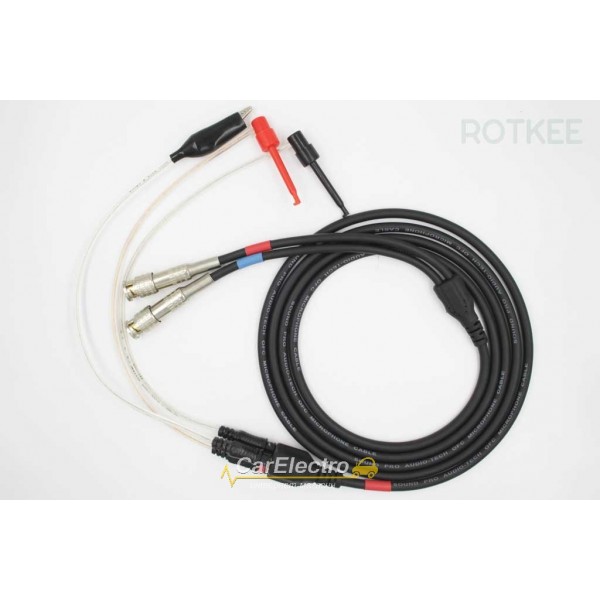

Для изготовления щупа TL-DIF используется мягкий микрофонный кабель с плотной экранирующей оплеткой. Разъемы измерительных щупов – «банан» 4 мм. Разъем для подключения щупа к осциллографу - BNC.

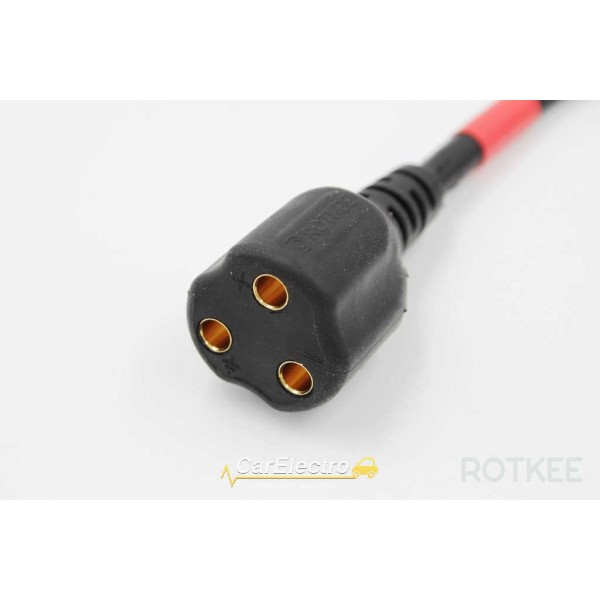

Стандартный разъем типа «банан» 4 мм позволяет быстро подключать/отключать/менять измерительные щупы, а также совместим с измерительными щупами от других производителей, а также мультиметрами. Назначение каждого разъема указано на торце корпуса.

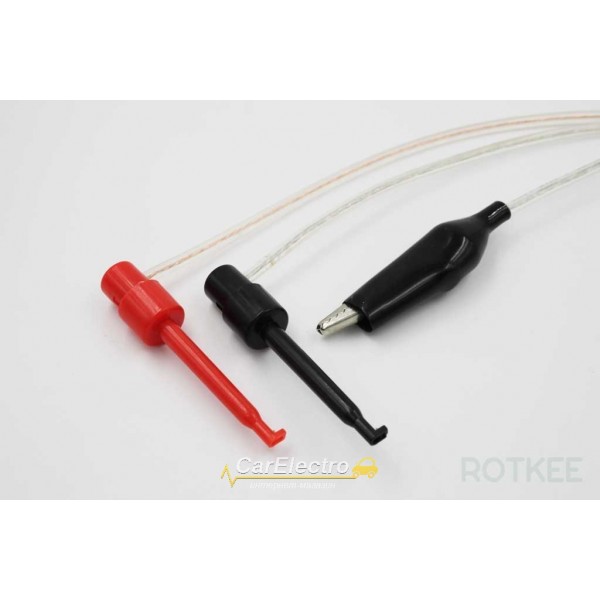

При необходимости щуп с крючком можно заменить на гибкую иглу или «крокодил».

Сменные измерительные щупы изготовлены из мягкого кабеля в ПВХ изоляции. Щуп с крючком идеально подходит для подключения осциллографа к автомобильным проводам, разъемам, выводам на печатных платах и других труднодоступных мест.

При разработке измерительного щупа особое внимание было уделено местам соединения сигнальных кабелей, как наиболее подверженное повреждениям. Внутри каждого соединения используется печатная плата, на которой располагаются электронные компоненты датчика, а сама плата несет силовую нагрузку, а также надежно крепит кабель. Данные монолитные соединения предотвращают обрыв кабеля при случайном рывке, а также значительно продлевает срок его службы.
