PS100 Rotkee датчик давления в цилиндре для дизельных двигателей

Внимание! Датчик и методика диагностирования находятся в процессе тестирования!

Датчик позволяет измерять компрессию, давление в камере сгорания, во впускном и выпускном коллекторах дизельного двигателя в процессе его работы. Данные параметры позволяют обнаружить утечки воздуха из камеры сгорания, определить рабочие фазы газораспределительного механизма и топливной системы. Также можно проводить измерения в других системах двигателя, в пределах рабочего диапазона датчика, таких как топливная система, системы смазки и охлаждения.

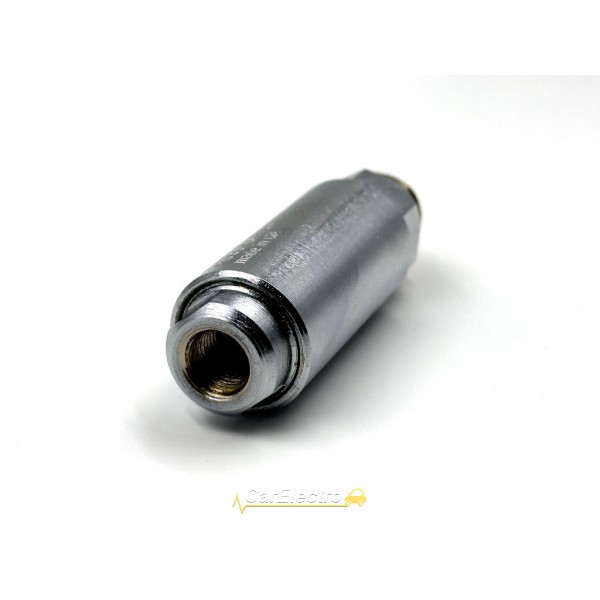

Корпус датчика изготовлен из стали и надежно защищен от возможных механических повреждений, и внешних электромагнитных шумов. Декоративное покрытие корпуса – никель-хром. Присоединительная резьба М10х1. Для подключения датчика необходимо использовать один из дополнительно предлагаемых переходников.

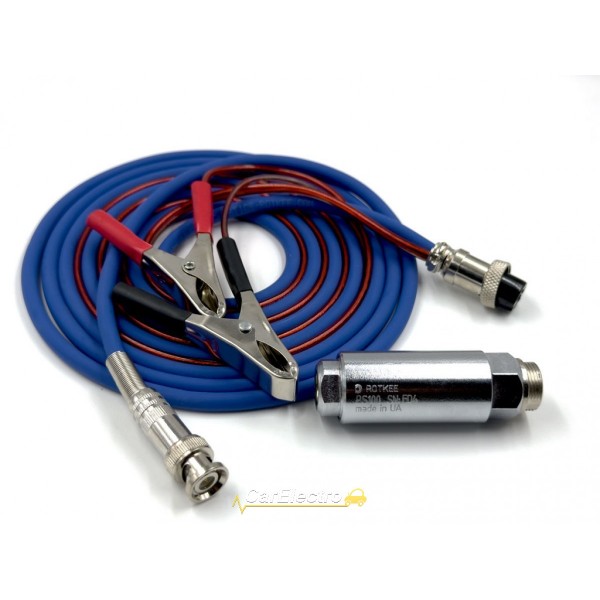

Комплектация

• Датчик давления PS100 – 1 шт
• Кабель для подключения – 1 шт

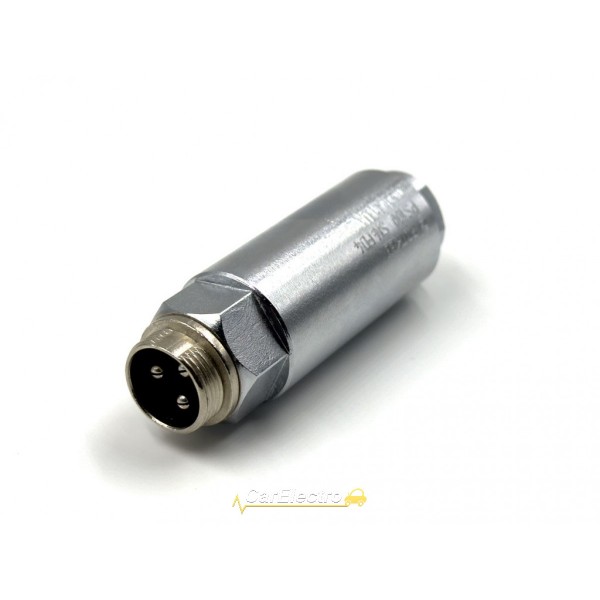

Сигнальный кабель подключается к датчику через 3-х контактный разъём MIC333 c фиксацией (Вывод 1 - Сигнальный выход, Вывод 2 - “-” ,Вывод 3 - “+12В” ). Используется мягкий кабель с плотной экранирующей оплеткой, чтобы минимизировать уровень помех и получить высокую точность измеряемого сигнала. Для подключения к аккумуляторной батарее используются зажимы типа крокодил.

Электрическая защита:

• от переполюсовки;
• от замыкания сигнального выхода датчика на «массу»;
• от подачи питающего напряжения на сигнальный выход датчика;
• корпус датчика не соединен с минусовым проводом, поэтому если датчик вкручен в свечное отверстие, а минусовой провод питания случайно подключить на плюсовую клемму АКБ, то короткого замыкания не будет.

Характеристики
