Фиксаторы ГРМ БМВ М47, М57

Специнструмент для установки фаз ГРМ на дизельных двигателях  2,0D/3.0D с индексами М47 и М57 автомобилей БМВ.

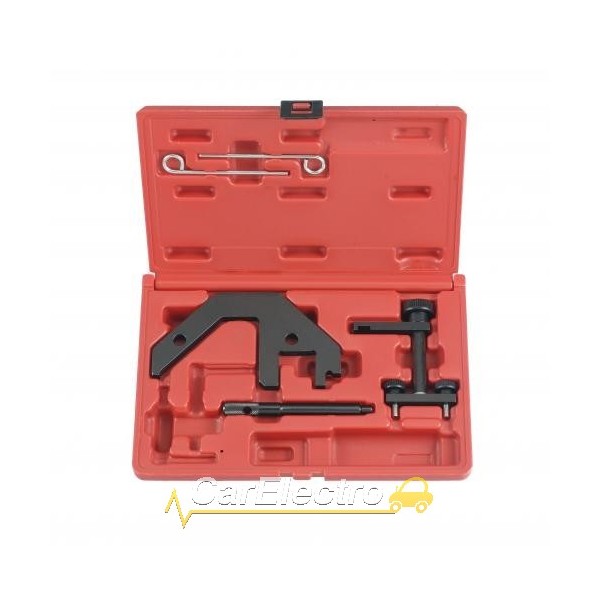

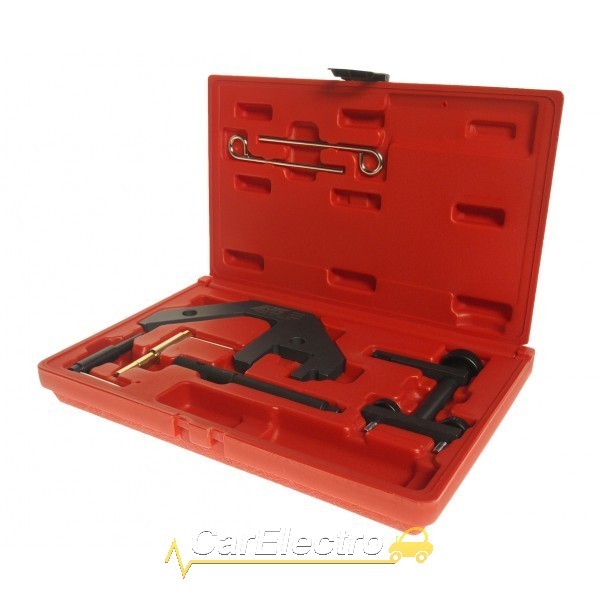

В комплекте:

аналог BMW 11 2 300 - штифт для фиксации коленчатого вала в положении ВМТ конца такта сжатия для регулировки фаз газораспределения,

аналог BMW 11 2 340 ,

аналог BMW 11 6 320  - приспособление для фиксации распределительных валов при регулировке фаз газораспределения (включает в себя 11 6 321 - шаблон и 11 6 322 - держатель шаблона).

Применяется на моделях:

1 серии Е87,

3 серии Е46, Е90, Е91, Е92, Е93,

5 серии Е39, Е60, Е61,

6 серии Е63, Е64,

7 серии Е38, Е65, Е66,

Х3 Е83,

Х5 Е53, Е70.

Данный инструмент также подойдет для Land Rover, Opel, Rover с соответствующими моторами.

Краткая инструкция по использованию инструмента:

Важно! Все работы нужно производить согласно инструкциям завода-производителя двигателя (данное описание приводится для понимания процесса и роли в нем инструментов из набора)!

• Ослабляя болты крепления, удерживать распредвалы от проворачивания за шестигранники.
• Болты звездочек распредвалов должны быть ввернуты плотно, но не затянуты, звездочки остаются подвижны относительно распредвалов.

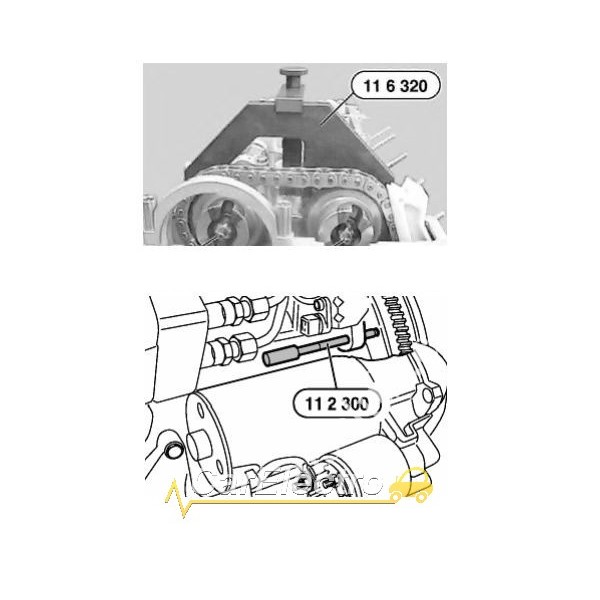

• Установить держатель шаблона 11 6 322 из комплекта приспособлений 11 6 320.
• Отцентрировать распредвал впускных клапанов.
• Примечание: приспособление 11 6 320 должно без зазора прилегать к головке блока.
• Заблокировать распредвал впускных клапанов приспособлением 11 6 320.
• При затяжке болтов крепления распредвала следует удерживать его от проворачивания за шестигранник.
• Затянуть болт крепления звездочки впускного распредвала.
• Снять шаблон с распредвала.
• Те же операции выполнить для выпускного распредвала.
• Вытащить фиксатор 11 2 300, чтобы освободить маховик.
• Провернуть коленвал за центральный болт в направлении вращения на два оборота до повторной установки поршня первого цилиндра в положение ВМТ конца такта сжатия.
• Вставить заглушку в отверстие для фиксации коленвала.
• Собрать двигатель.
